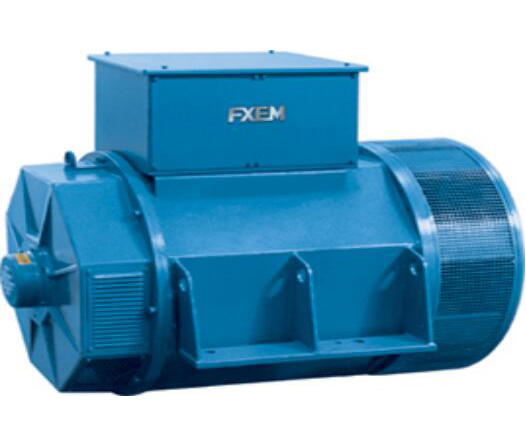

高压发电机
高压发电机

高压发电机

高压发电机具有电压波形好、动态性能优越,同时具备卓越的并网功能,广泛地应用于环保发电、船舶、石油、工程机械、动力能源、移动电站、电力系统等重要领域,在任何环境下,具有良好的性能和极高的可靠性。一、高压

在线咨询全国热线
15063098598

高压发电机具有电压波形好、动态性能优越,同时具备卓越的并网功能,广泛地应用于环保发电、船舶、石油、工程机械、动力能源、移动电站、电力系统等重要领域,在任何环境下,具有良好的性能和极高的可靠性。


一、高压发电机的概况

高压发电机具有电压波形好、动态性能优越,同时具备卓越的并网功能,广泛地应用于环保发电、船舶、石油、工程机械、动力能源、移动电站、电力系统等重要领域,在任何环境下,具有良好的性能和极高的可靠性。

二、高压发电机的组成及技术特点:
  1. 高压发电机由主发电机(具有阻尼绕组)、励磁机、永磁机和励磁装置系统组成。

2. 高压发电机的绕组采用高耐水解特性的特种亚胺薄膜包或双层云母绕包的扁铜线制造,外包绝缘为少胶云母带,同时采用特殊的低介损树脂真空压力浸渍工艺,槽内填充充分,绝缘整体性高,具有高机械强度、高抗震性和极好的绝缘强度;发电机定子部分绝缘等级为F级,转子部分采用H级绝缘等级。所采用的绝缘材料具有不吸潮、介电强度高、介质损耗低等特性,能承受剧烈的温度变化。
  3. 高压发电机的励磁系统采用基于微处理器的美国巴斯勒或瑞士ABB公司的数字式自动电压调节器的励磁控制系统;该类调节器采用PWM调制方式向励磁机定子提供励磁电流,更适用于与其他发电机或电网系统并联控制运行。也可根据用户的需要配置采用模拟式自动电压调节器的励磁系统。

4.标配永磁机(PMG)。可不受任何负载变化或负载性质的影响,稳定的给自动电压调节器提供电源,保证高压发电机输出电压的稳定性,满足任何对电压及波形要求高的场合。
  5.机座采用钢板焊接制造并进行退火处理,两端为四广结构,中间为八面体结构,外形美观大方,同时增强机座的减振效果,避免机组共振。
  6. 高压发电机防护等级为IP23或IP54,可满足用户在各种环境下的使用。
  7.高压发电机定子绕组中安装温度传感器,以便保护发电机,两端轴承标配测温元件(PT100),用于轴承运行温度的监控。用户有特殊要求,可加装空气过滤器,用于满足在有风沙、尘埃等环境下使用发电机。特殊要求时可以装设防冷凝加热器。
  8.轴承结构为双轴承。前端采用两套轴承,后端采用一套轴承结构,具有振动小、噪音低,运行稳定等特点。

9.冷却方式标配为风扇自冷结构,IP54的可根据用户要求采用空-空冷、空-水冷结构。

三、高压三相同步发电机的技术参数

TH系列高压发电机:电压等级为3000V~13800V,功率为400KW~2800KW, 频率为50HZ~60HZ。

高压发电机标准配置要求:


相数
三相
防护等级
IP23或IP54
接线方式
三相三线制(Y接)
冷却方式
风扇自冷(IC01)
励磁方式
无刷自励
工作制式
连续工作制S1
功率因数
0.8
环境温度
≤40℃
绝缘等级
F/H
安装方式
IM B3
调节器
巴斯勒(BASLER)数字电压调节器DECS100
励磁电源
PMG


调节器
巴斯勒(BASLER)数字电压调节器DECS100
励磁电源
PMG
后端盖
为绝缘式后端盖
防冷凝加热器
160-630W 220V
轴承测温元件
PT100前后各一
绕组测温
6支PT100
