75kw康明斯发电机组
75kw康明斯发电机组

75kw康明斯发电机组

独特的康明斯PT燃油系统、每缸四气门、直喷、增压、中冷技术,从而轻松使排放达到欧II。合金铸铁的缸体和缸盖其强度和刚度高,整体扭曲段全平衡结构和园角淬火的曲轴运行平稳,强度和可靠性更高公司简介康明斯是

在线咨询全国热线
15063098598

75kw康明斯发电机组

独特的康明斯PT燃油系统、每缸四气门、直喷、增压、中冷技术,从而轻松使排放达到欧II。合金铸铁的缸体和缸盖其强度和刚度高,整体扭曲段全平衡结构和园角淬火的曲轴运行平稳,强度和可靠性更高

公司简介

康明斯是康明斯在中国本土化生产的起点,是康明斯在中国*大的重载和大马力发动机专业制造工厂。1981年,康明斯与原中国重汽集团正式签署许可证协议,开始在重庆生产康明斯大马力柴油机。历经多年的发展,双方的合作不断深化。康明斯一直是康明斯公司在华业务迅猛增长的重要推动力量。

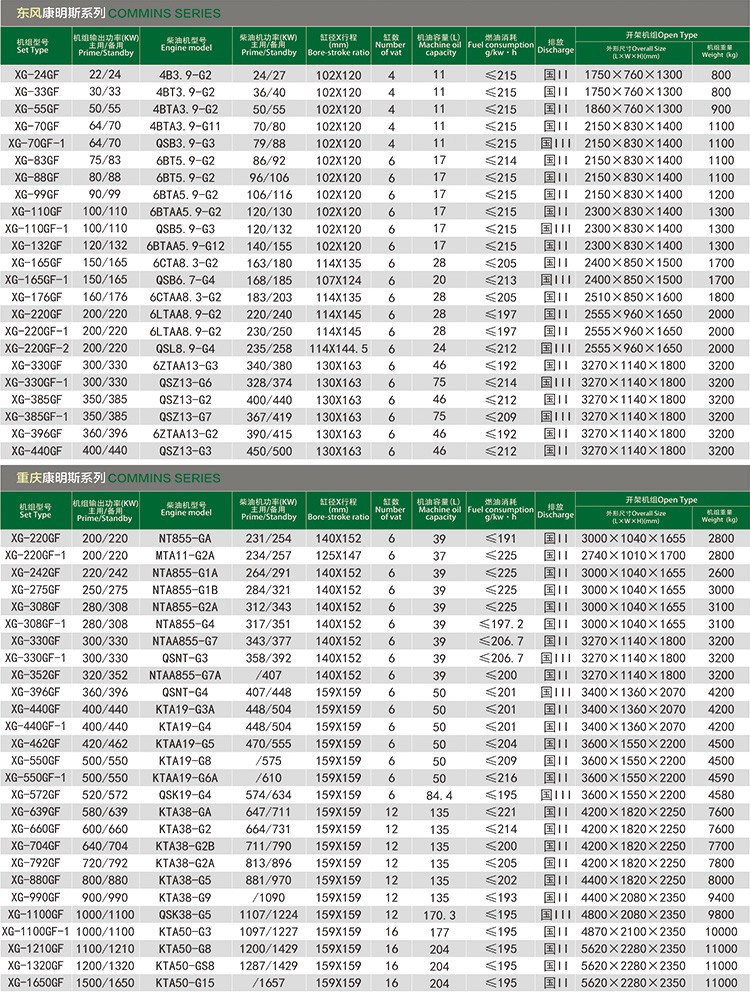

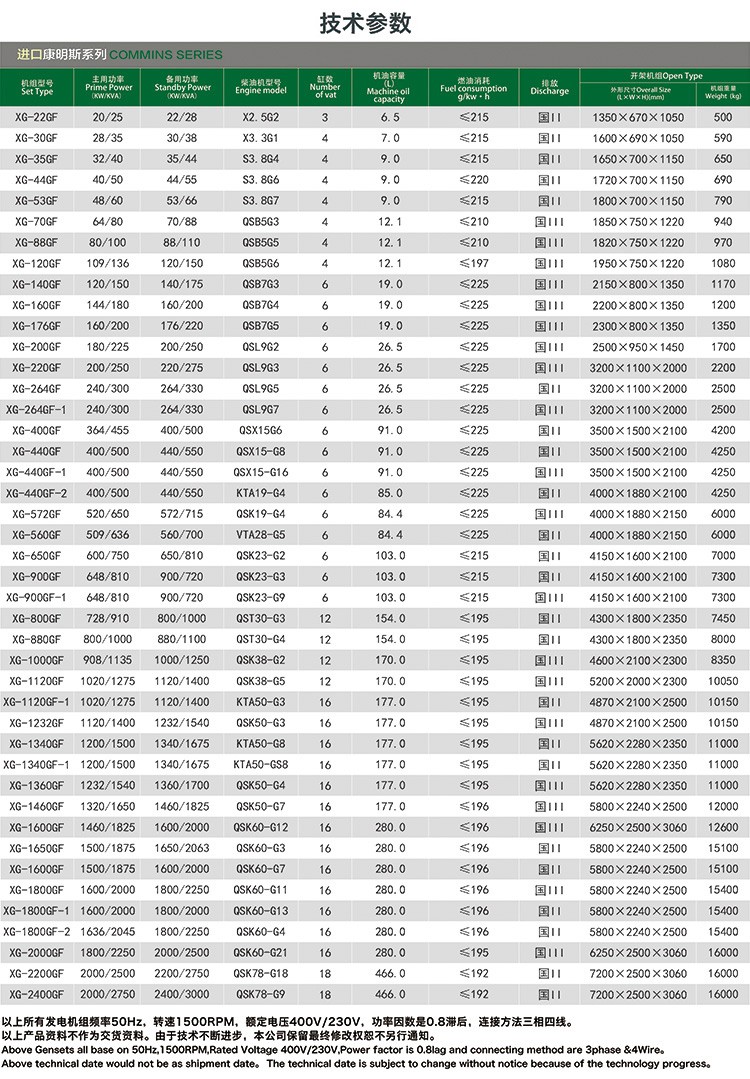

康明斯柴油机参数

75kw康明斯发电机组

75kw康明斯发电机组

康明斯柴油发电机/发电机组工艺介绍:

1、进排气系统

*  使用吊架或支架支撑排气管和增压器

*  波纹管严禁用来充当弯头和补偿安装误

*  对于200kW以上机组,使用610mm以上的不锈钢波纹管

*  水平铺设排气管设0.3-0.5%坡度,坡向室外,*低点设排污阀

*  配置发动机排气管时,禁止使用直径小于排气口的管道

*  如排气管必须向上弯曲时,应在上升起始点位置设置排水栓

*  多台发电机组安装时,共用排气管道需特别注意


单独支承带隔热层的消声器

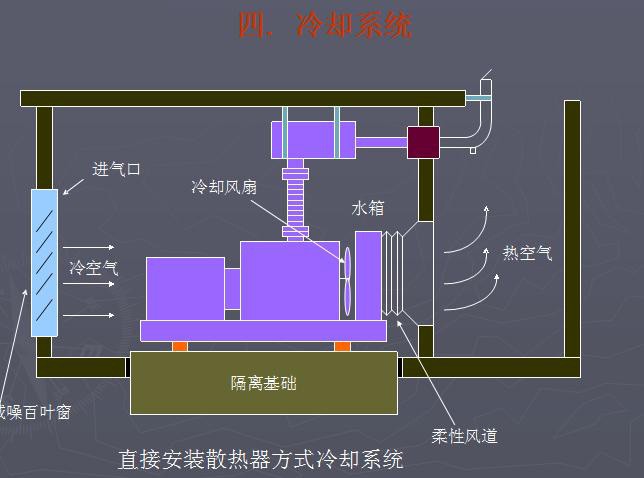

2、冷却系统

1.进风口宜设定在发电机端或发电机两侧,面积应大于水箱面积2.2倍。

2.出风口面积应为水箱面积的1.5倍,并应在出风口安装百叶窗和挡风墙。

3.使用柔性风道法兰与水箱连接,吸收机组位移和振动,防止噪声传播。

4.热风必须通过风道排放到机房外,风道截面积应从小到大平滑过渡,如风道存在弯道,则必须安装导流板以减少压力损失。

5.当环境温度高于设计温度时,考虑降功率使用。

75kw康明斯发电机组

3、燃油系统

75kw康明斯发电机组

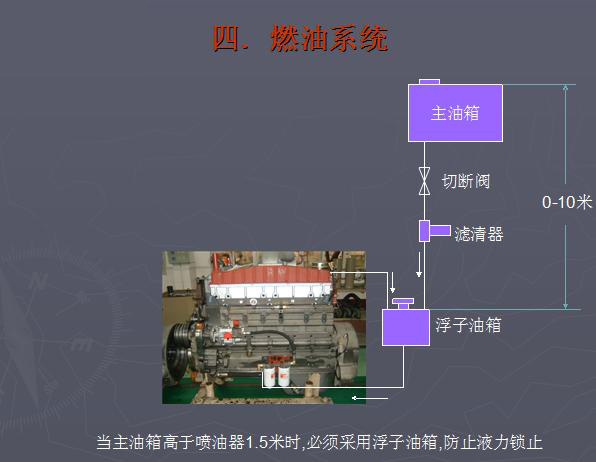

当主油箱高于喷油器1.5米时,必须采用浮子油箱,防止液力锁止

75kw康明斯发电机组

低油位时装浮子油箱和吸油泵的布置


康明斯柴油发电机/发电机组标准配置

发动机:康明斯4冲程柴油发动机。

发电机:能源通TFW无刷交流发电机。

控制系统:以微处理器为核心的机组专用控制器。

起动系统:发动机采用直流电马达启动。

短路保护:MCCB空气开关。

冷却系统:满足环境温度40oC散热要求的联机冷却水箱。

滤清器系统:康明斯机油、燃油和空气滤清器。

附件:排气弯头、波纹管、***等配件


康明斯柴油发电机/发电机组安装

机房设计

1、机组宜横向布置,当受建筑物场地限制时,可以纵向布置.

2、当机房与控制室毗邻时,发电机出线端及电缆沟应靠近配电室.

3、蓄电池应靠近起动马达侧

4、机房应有足够的新风进口.热风和排烟道应伸出室外,进风口应设置在电机侧,排风口设置在水箱侧.

5、机房应采用机组消音及机房隔音综合治理措施。

降噪处理方法

1.机组安装在混凝土地板上:

*  应在地板上浇注一个钢筋混凝土底座.

*  混凝土底座应经过一个月173KPa以上压力测试合格.

*  混凝土底座应高于地板至少150mm,延机组底盘每边至少扩展150mm,

*  水泥机座上应预埋”J”或”L”型地脚螺栓.

2.机组固定在底盘式油箱上:

*  发动机,发动机与油箱之间必须加装减振器.

*  油箱结构和强度必须能承受机组的静载荷和动载荷.

*  油箱底部和地面之间必须留有一定距离,便于检修维护.

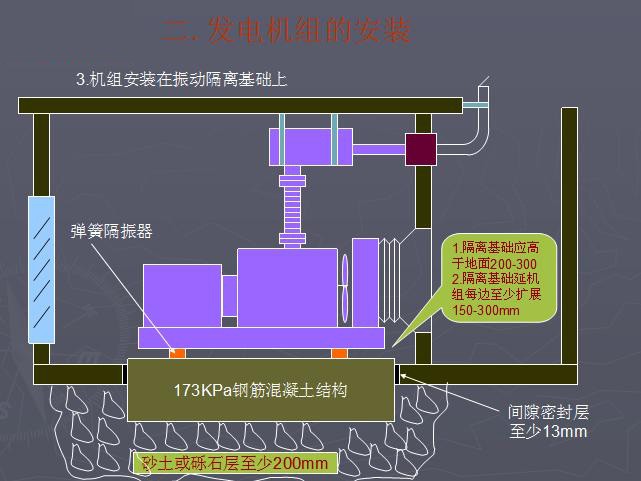

3. 机组安装在振动隔离基础上:

75kw康明斯发电机组
