产品技术特点:
1、100、105系列是引进英国里卡多公司的先进技术而生产的发动机,135、138系列继承传统12V系列柴油机安装、使用、维护方便的特点,加大行程、引进奥地利AVL公司先进燃烧技术开发的V型节能产品;
2、具有通用性好、功率大、油耗省等诸多优点;
3、该系列产品配置有监控仪和紧急停车装置,当水温、油温、油压及转速超出许可范围时,可实现自动报警及停车;
4、可根据用户的需要,提供单支点或双支点成套机组;
5、产品可提供电子调速器配置,充分满足电网配套要求。
公司简介
江苏里卡多发动机有限公司是国内生产发动机的厂家之一。拥有检测设备、先进的生产工艺、专业的制造技术、完善的质量管理体系、具有雄厚的研发技术实力。主要生产95系列、100系列、105系列、135系列、138系列柴油机,功率覆盖25-726KW,150多种规格,广泛应用于电源电站等动力配套市场是同类型进口产品理想的替代动力。

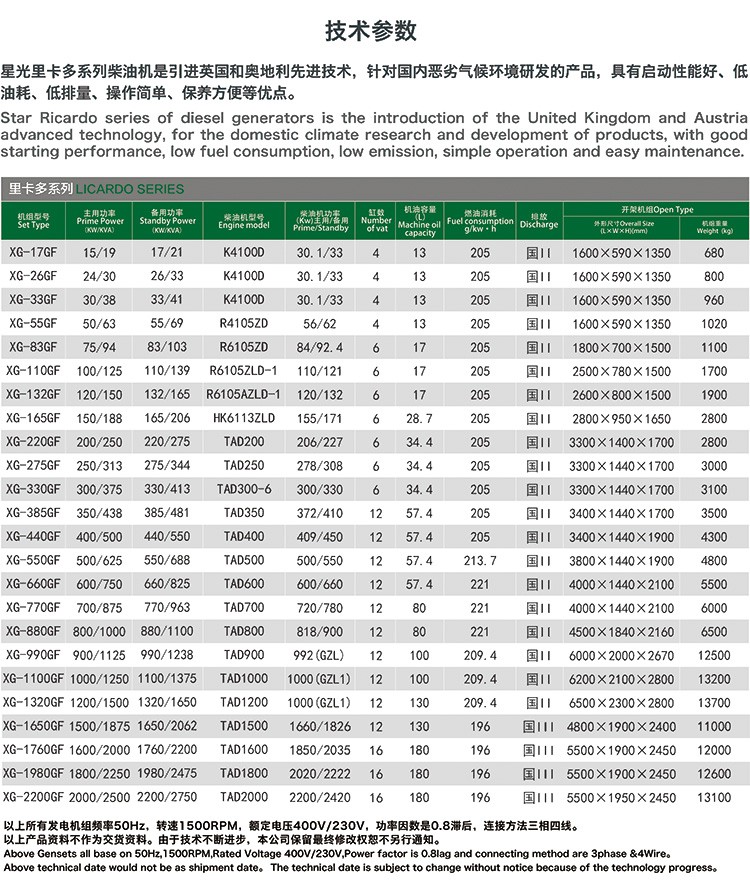

以上所有发电机组频率50Hz,转速1500RPM,额定电压400V/230V,功率因数是0.8滞后,连接方法三相四线。
以上产品资料不作为交货资料。由于技术不断进步,本公司保留*终修改权恕不另行通知。
里卡多柴油发电机/发电机组工艺介绍:

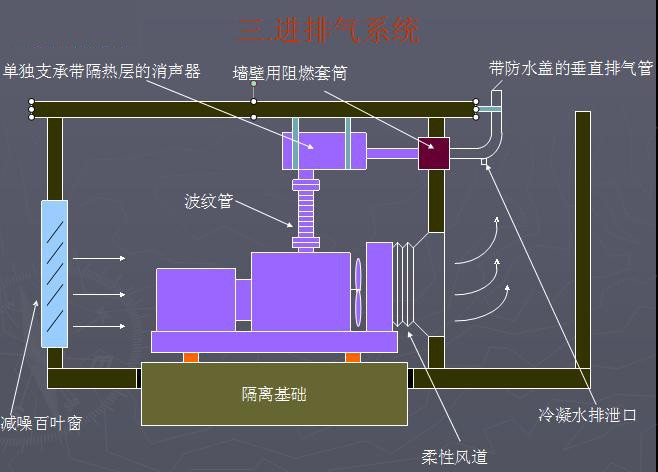

1、进排气系统
* 使用吊架或支架支撑排气管和增压器
* 波纹管严禁用来充当弯头和补偿安装误
* 对于200kW以上机组,使用610mm以上的不锈钢波纹管
* 水平铺设排气管设0.3-0.5%坡度,坡向室外,*低点设排污阀
* 配置发动机排气管时,禁止使用直径小于排气口的管道
* 如排气管必须向上弯曲时,应在上升起始点位置设置排水栓
* 多台发电机组安装时,共用排气管道需特别注意
单独支承带隔热层的消声器
2、冷却系统
1.进风口宜设定在发电机端或发电机两侧,面积应大于水箱面积2.2倍。
2.出风口面积应为水箱面积的1.5倍,并应在出风口安装百叶窗和挡风墙。
3.使用柔性风道法兰与水箱连接,吸收机组位移和振动,防止噪声传播。
4.热风必须通过风道排放到机房外,风道截面积应从小到大平滑过渡,如风道存在弯道,则必须安装导流板以减少压力损失。
5.当环境温度高于设计温度时,考虑降功率使用。
3、燃油系统

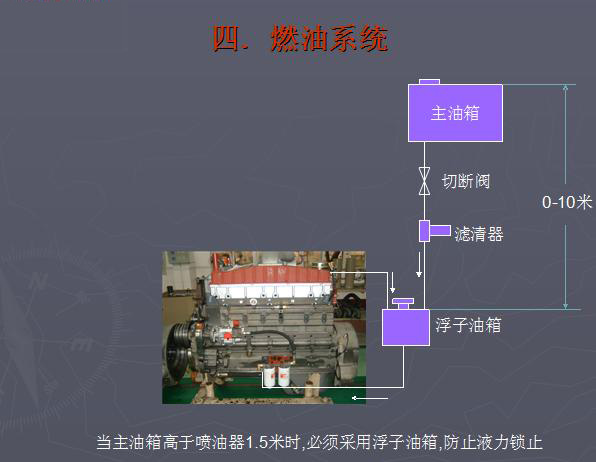

当主油箱高于喷油器1.5米时,必须采用浮子油箱,防止液力锁止
低油位时装浮子油箱和吸油泵的布置
里卡多柴油发电机/发电机组标准配置
发动机:里卡多4冲程柴油发动机。
发电机:能源通TFW无刷交流发电机。
控制系统:以微处理器为核心的机组专用控制器。
起动系统:发动机采用直流电马达启动。
短路保护:MCCB空气开关。
冷却系统:满足环境温度40oC散热要求的联机冷却水箱。
滤清器系统:里卡多机油、燃油和空气滤清器。
附件:排气弯头、波纹管、***等配件
里卡多柴油发电机/发电机组安装
机房设计
1、机组宜横向布置,当受建筑物场地限制时,可以纵向布置.
2、当机房与控制室毗邻时,发电机出线端及电缆沟应靠近配电室.
3、蓄电池应靠近起动马达侧
4、机房应有足够的新风进口.热风和排烟道应伸出室外,进风口应设置在电机侧,排风口设置在水箱侧.
5、机房应采用机组消音及机房隔音综合治理措施。
降噪处理方法
1.机组安装在混凝土地板上:
* 应在地板上浇注一个钢筋混凝土底座.
* 混凝土底座应经过一个月173KPa以上压力测试合格.
* 混凝土底座应高于地板至少150mm,延机组底盘每边至少扩展150mm,
* 水泥机座上应预埋”J”或”L”型地脚螺栓.
2.机组固定在底盘式油箱上:
* 发动机,发动机与油箱之间必须加装减振器.
* 油箱结构和强度必须能承受机组的静载荷和动载荷.
* 油箱底部和地面之间必须留有一定距离,便于检修维护.

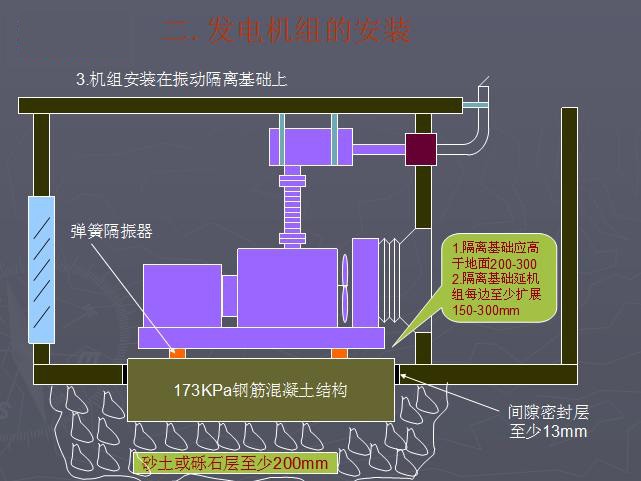

3. 机组安装在振动隔离基础上:
里卡多柴油发电机/发电机组售后服务:
1、技术服务:免费派员到现场作技术指导,协助搞好机房设置,免费调试,免费替用户制订培训计划、(工厂或现场)培训操作人员,双方商量培训方式,内容及时间,按照实际情况而定。
2、配件服务:三包期内免费提供部分易损件,三包期外长期供应零配件和技术支持。
3、维修服务:用户在使用中如出现产品任何故障,将随时派员到现场服务,公司凭经销公司或用户单位的维修报告及产品证明书,本省6小时安排落实到位,边远地区36小时以内安排落实到位,三包期为壹年或运行1000小时(以先到为准),终身服务。本公司在三十多个城市设立62多个技术服务部。
4、服务原则:产品在使用中,如出现故障,公司可派员现场服务,确保及时运转。
