道依茨500kw发电机组

一、道依茨柴油发电机产品概述

1、公司简介

德国道依茨股份公司总部位于德国莱茵河畔的科隆市,多年来以其主导产品道依茨品牌柴油机著称于世。公司现有职工 5454 人,销售总额约为 11.73 亿欧元。 2003 年共向世界各地的用户提供了 156,237 台柴油机和燃气机。

道依茨公司是柴油机的独立制造厂商,由历史上的四冲程发动机的发明者奥托于 1864 年创建,目前公司在德国有 4 个发动机厂,在全球有 17 个许可证和合作厂,所产柴油机功率范围从 5 至 5,000 马力,燃气机功率为 250 至 5,500 马力。道依茨公司素以其风冷柴油机问名于世,而于九十年代初,公司又开发研制出了崭新的水冷发动机( 1011 、 1012 、 1013 、 1015 等系列,功率范围从 30kw 到 440kw ),新系列发动机具有体积小、功率大、噪音低、排放好、冷起动容易等特点,能满足当今世界苛刻的排放法规,具有广泛的市场前景。

2、产品技术特点:

道依茨226B系列柴油机采用先进的技术,把结构紧凑、功率大、低油耗、环境适应性强和高可靠性有机的结合起来,让您每时每刻都能体会出它许多令人信服的优点。现有40多万台226B柴油机在世界各地可靠地运行着,创造了优良的可靠性和低油耗记录,广大用户不断地从其先进的技术中获益,并赢得良好的声誉。其主要特点如下:

l        超低的耗油量:

能使您的每一升柴油都得到充分有效的燃烧,低燃油耗仅为196g/Kw.h。

l        排放优良:

烟度满负荷时可达≤2.0,排放指标达到规定。

l        体积小、重量轻:

与同等功率档次的柴油机相比,226B柴油机能给您带来更大布置和使用空间。

l        高可靠性和耐久性:

道依茨226B柴油机的曲轴、连杆、凸轮轴等运动件,全部采用性能优良的合金结构钢,凸轮轴、曲轴还采用了高频感应淬火强化工艺,机体采用龙门框架结构,抗扰曲设计,柴油机的可靠性和使用寿命得到了极大的提高。

l        振动小、噪音低:

运动零部件质量均匀,每只连杆的重量偏差都控制在10克以内,柴油机前端安装有减震器,四缸柴油机还安装了独特的二级平衡机构,极大的减少了柴油机的震动和噪音,当距离柴油机7m时的噪音仅为85db(A).

l        使用维修方便:

在设计上充分考虑了使用和维修的方便性,主要的零部件都具有很高的通用性。单体的汽缸盖和湿式缸套,零部件轻,更换和维修非常方便容易,大大地减少了维修费用和停机时间。

l        易启动

在-15℃时可以正常顺利启动,启动时间不大于20s。

l        飞轮壳:

道依茨226B系列柴油机有SAEⅠ、SAEⅡ、SAEⅢ等多种结构的飞轮壳及飞轮可供选用。

l        燃油系统

道依茨226B系列柴油机的燃油系统采用A型多缸合成加强喷油泵和闭式多孔喷油嘴。燃油采用两级燃油滤清器,确保了进入喷油泵燃油的清洁度,提了喷油泵的使用寿命。

l        冷却系统:

道依茨226B系列柴油机冷却系统采用闭式循环,强制水冷却,大流量水泵,增强了柴油机的冷却能力,确保工作时的热平衡要求。

l        进排气系统:

道依茨226B系列柴油机的增压进气或增压进气中冷,采用柴油机循环水冷却,独立的水空中冷器,结构紧凑,散热效率高,使柴油机达到非常优良的性能指标。

道依茨500kw发电机组

道依茨柴油发电机/发电机组工艺介绍:

1、进排气系统

*  使用吊架或支架支撑排气管和增压器

*  波纹管严禁用来充当弯头和补偿安装误

*  对于200kW以上机组,使用610mm以上的不锈钢波纹管

*  水平铺设排气管设0.3-0.5%坡度,坡向室外,低点设排污阀

*  配置发动机排气管时,禁止使用直径小于排气口的管道

*  如排气管必须向上弯曲时,应在上升起始点位置设置排水栓

*  多台发电机组安装时,共用排气管道需特别注意

道依茨500kw发电机组

单独支承带隔热层的消声器

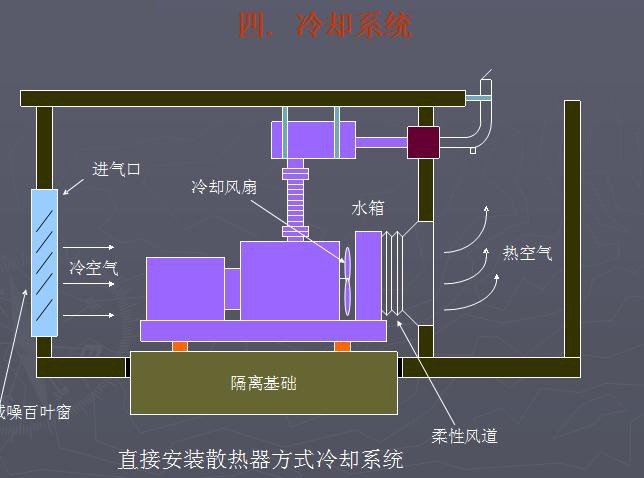

2、冷却系统

1.进风口宜设定在发电机端或发电机两侧,面积应大于水箱面积2.2倍。

2.出风口面积应为水箱面积的1.5倍,并应在出风口安装百叶窗和挡风墙。

3.使用柔性风道法兰与水箱连接,吸收机组位移和振动,防止噪声传播。

4.热风必须通过风道排放到机房外,风道截面积应从小到大平滑过渡,如风道存在弯道,则必须安装导流板以减少压力损失。

5.当环境温度高于设计温度时,考虑降功率使用。

道依茨500kw发电机组

3、燃油系统

道依茨500kw发电机组

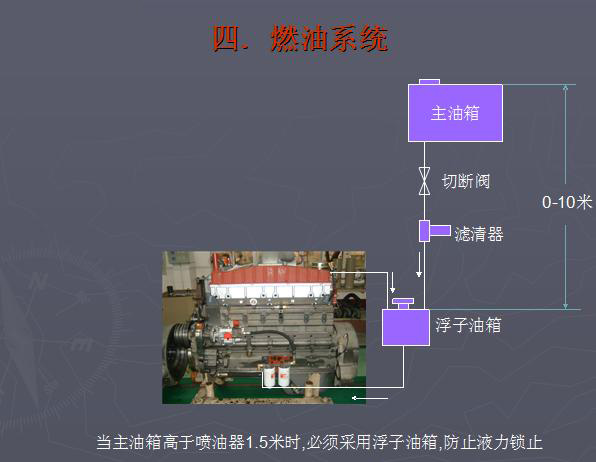

当主油箱高于喷油器1.5米时,必须采用浮子油箱,防止液力锁止

道依茨500kw发电机组

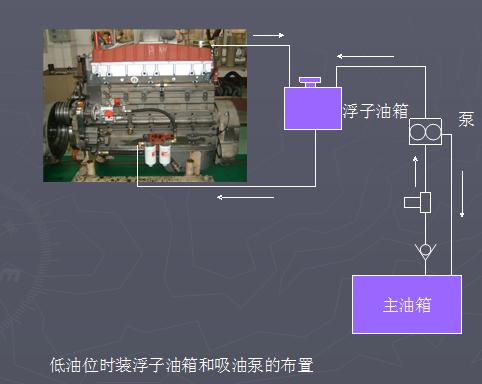

低油位时装浮子油箱和吸油泵的布置

道依茨柴油发电机/发电机组标准配置

发动机:道依茨4冲程柴油发动机。

发电机:能源通TFW无刷交流发电机。

控制系统:以微处理器为核心的机组专用控制器。

起动系统:发动机采用直流电马达启动。

短路保护:MCCB空气开关。

冷却系统:满足环境温度40oC散热要求的联机冷却水箱。

滤清器系统:道依茨机油、燃油和空气滤清器。

附件:排气弯头、波纹管、***等配件


道依茨柴油发电机/发电机组安装

机房设计

1、机组宜横向布置,当受建筑物场地限制时,可以纵向布置.

2、当机房与控制室毗邻时,发电机出线端及电缆沟应靠近配电室.

3、蓄电池应靠近起动马达侧

4、机房应有足够的新风进口.热风和排烟道应伸出室外,进风口应设置在电机侧,排风口设置在水箱侧.

5、机房应采用机组消音及机房隔音综合治理措施。

降噪处理方法

1.机组安装在混凝土地板上:

*  应在地板上浇注一个钢筋混凝土底座.

*  混凝土底座应经过一个月173KPa以上压力测试合格.

*  混凝土底座应高于地板至少150mm,延机组底盘每边至少扩展150mm,

*  水泥机座上应预埋”J”或”L”型地脚螺栓.

2.机组固定在底盘式油箱上:

*  发动机,发动机与油箱之间必须加装减振器.

*  油箱结构和强度必须能承受机组的静载荷和动载荷.

*  油箱底部和地面之间必须留有一定距离,便于检修维护.

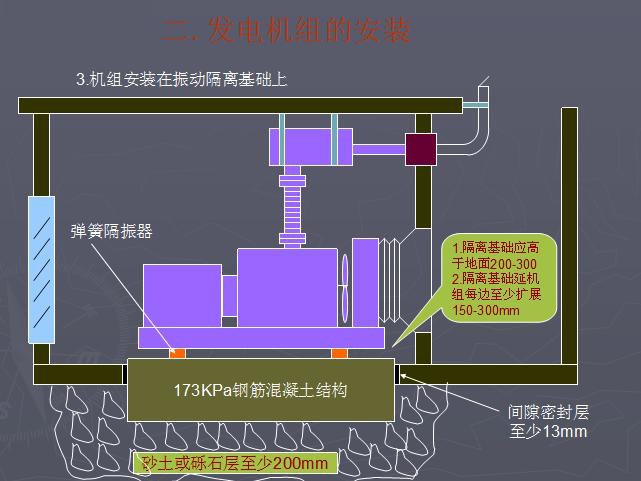

3. 机组安装在振动隔离基础上:

道依茨500kw发电机组

1、技术服务:免费派员到现场作技术指导,协助搞好机房设置,免费调试,免费替用户制订培训计划、(工厂或现场)培训操作人员,双方商量培训方式,内容及时间,按照实际情况而定。

2、配件服务:三包期内免费提供部分易损件,三包期外长期供应零配件和技术支持。

3、维修服务:用户在使用中如出现产品任何故障,将随时派员到现场服务,公司凭经销公司或用户单位的维修报告及产品证明书,本省6小时安排落实到位,边远地区36小时以内安排落实到位,三包期为壹年或运行1000小时(以先到为准),终身服务。本公司在三十多个城市设立62多个技术服务部。

4、服务原则:产品在使用中,如出现故障,公司可派员现场服务,确保及时运转。
