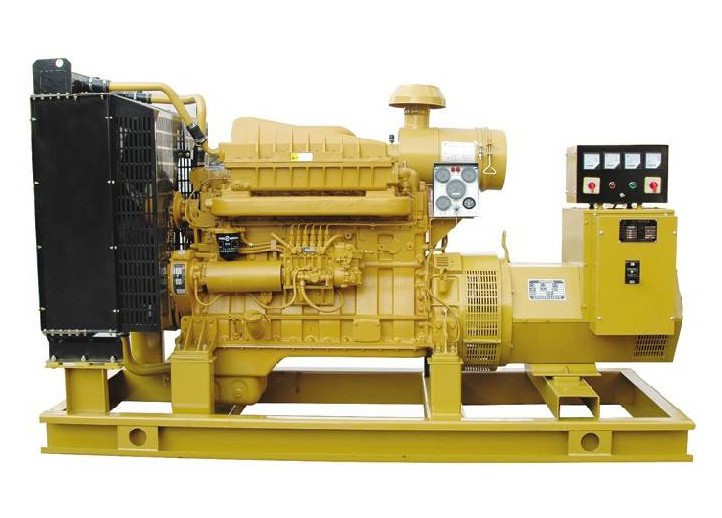

一、250KW上柴发电机产品概述
1、整体式曲轴、龙门式机体、平切口连杆、短活塞,外形紧凑合理;
2、采用新型缩口燃烧室,提高喷油压力,改善燃烧过程,达到环保指标:排气污染物排放值符合JB8891-1999要求,噪声符合GB14097-1999的要求且有裕量;
3、润滑、冷却系统优化设计,减少外接管路和零部件数量,用整体无刷交流发电机等使三漏大为改善、可靠性大大加强。
4、采用J98、J114b型废气涡轮增压器匹配,具有强的高原工作能力,在海拔5000m高原地区使用,功率下降低于3%;
5、138系列柴油发动机是135系列改进型,基本配件于135通用,由大型企业无锡动力机生产。
二、250KW上柴发电机的机房设计
1、机房应采用机组消音及机房隔音综合治理措施;
2、当机房与控制室毗邻时,发电机出线端及电缆沟应靠近配电室;
3、蓄电池应靠近起动马达侧;
4、上柴发电机宜横向布置,当受建筑物场地限制时,可以纵向布置;
5、机房应有足够的新风进口.热风和排烟道应伸出室外,进风口应设置在电机侧,排风口设置在水箱侧。
三、250KW上柴发电机售后服务
1、技术服务:免费派员到现场作技术指导,协助搞好机房设置,免费调试,免费替用户制订培训计划、(工厂或现场)培训操作人员,双方商量培训方式,内容及时间,按照实际情况而定。
2、配件服务:三包期内免费提供部分易损件,三包期外长期供应零配件和技术支持。
3、维修服务:用户在使用中如出现产品任何故障,将随时派员现场服务。
4、服务原则:产品在使用中,如出现故障,公司可派员现场服务,确保及时运转。
四、250KW上柴发电机产品参数
机组型号 Set Type | 输出功率 Rated output (KW/KVA) | 柴油机型号 Motor Type | 发电机型号 Gen Type | 额定转速 Rated Speed (V) | 额定电流 Rated output (A) | 外形尺寸 Overall Size L×W×H(mm) | 机组重量 Weight (kg) |
XG-50GF | 50/62.5 | 4135D-1 | 1500 | 90 | 2300×800×1350 | 1750 | |
XG-75GF | 75/93.5 | 6135D-1 | TFW | 1500 | 135.3 | 2800×950×1450 | 2250 |
XG-90GF | 90/113 | 6135AD | TFW | 1500 | 162.4 | 2800×950×1450 | 2350 |
XG-100GF | 100/125 | 6135AD | TFW | 1500 | 180.4 | 2800×950×1450 | 2750 |
XG-120GF | 120/150 | 6135JZD | TFW | 1500 | 216.5 | 2800×950×1450 | 2750 |
XG-150GF | 150/188 | 6135AZD-1 | TFW | 1500 | 271 | 2850×950×1650 | 2800 |
XG-200GF | 200/250 | G128ZLD2 | TFW | 1500 | 361 | 2800×1200×1650 | 2800 |
XG-250GF | 250/313 | 12V135JZD | TFW | 1500 | 451 | 3300×1420×1700 | 3500 |
XG-250GF | 250/313 | G128ZLD1 | TFW | 1500 | 451 | 2900×1200×1700 | 2900 |
XG-300GF | 300/375 | 12V135AZD | TFW | 1500 | 541 | 3300×1420×1700 | 3800 |
XG-350GF | 350/437.5 | 12V135AZLD | TFW | 1500 | 630 | 3400×1420×1700 | 4200 |
XG-400GF | 400/500 | 12V135BZLD | TFW | 1500 | 720 | 3400×1440×1900 | 4300 |
XG-500GF | 500/625 | 12V135BZLD1 | TFW | 1500 | 900 | 3600×1440×1900 | 4500 |
机组型号 | 额定输出功率 | 柴油机 | 发电机型号 | 耗油量 | 外形尺寸 | 机组重量 | ||||
容量 | 功率 | 电流 (A) | 型号 | 额定功率 | 柴油 | 机油 | ||||
XG-75GF | 113 | 75 | 135 | SC5D122D | 90 | TFW-75-4 | 208 | 1.8 | 2100×800×1600 | 1400 |
XG-100GF | 125 | 100 | 180 | SC5D160D | 116 | TFW-100-4 | 208 | 1.8 | 2100×880×1600 | 1400 |
XG-120GF | 150 | 120 | 217 | SC8D200D | 145 | TFW-120-4 | 215 | 1.8 | 24000×880×1800 | 1500 |
XG-130GF | 162.5 | 130 | 235 | SC8D200D | 145 | TFW-130-4 | 210 | 1.8 | 2600×880×1800 | 1600 |
XG-200GF | 250 | 200 | 361 | SC10D300D | 221 | TFW-200-4 | 209 | 1.9 | 2950×1100×1650 | 2400 |
XG-250GF | 312.5 | 250 | 450 | SC10D350D | 260 | TFW-250-4 | 211 | 1.9 | 2950×1100×1650 | 2600 |
